О Панелях Profi / Expert

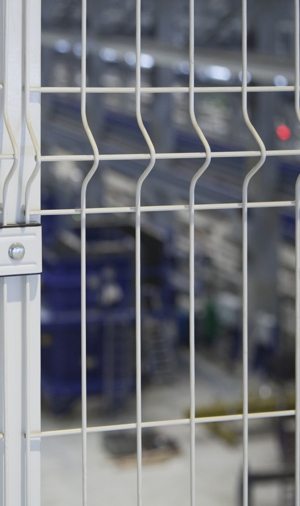

Панель изготовлена из стальных оцинкованных окрашенных прутков толщиной 5 мм (Profi) или 6 мм (Expert).

Панели полностью оцинкованы. Цинкование по ГОСТ 3282 и ГОСТ 52246.
Возможно изготовление панелей из черного стального прутка с покрытием методом горячего цинкования по ГОСТ 9.037-89.

Перед покраской панель проходит 9 стадий подготовки поверхности, в том числе нанесение конверсионного слоя OXSILAN. Такой метод подготовки к покраске увеличивает коррозионную стойкость и долговечность изделия в 2 раза.

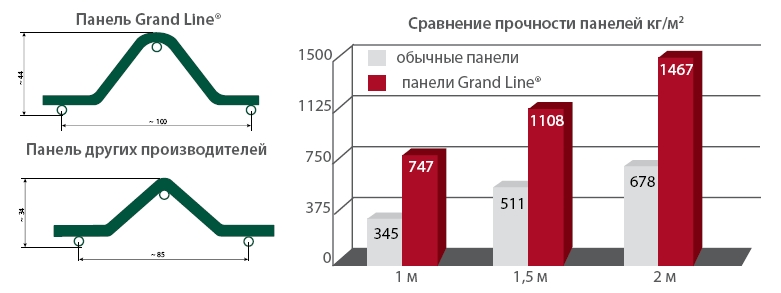

Большее, по сравнению с изделиями других производителей, ребро жесткости обеспечивает увеличение прочности панели в 2 раза.

Гарантия на технические характеристики 50 лет!

Гарантия на сохранность внешнего вида 10 лет!

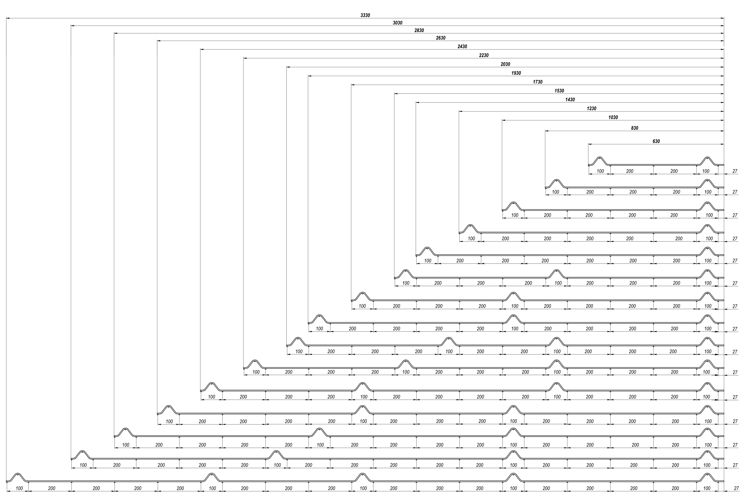

Технические характеристики

	Диаметр проволоки, , мм	Ячейка, , мм	Ширина панели, , мм	Высота панели, , мм	Количество ребер жесткости, шт.
	5 6	200x55	2400 2500 3000 3100	630	2
				830	2
				1030	2
				1230	2
				1430	2
				1530	3
				1730	3
				1930	3
				2030	4
				2230	4
				2430	4
				2630	4
				2830	4
				3030	4
				3330	5
				2030+1030	6
				2030+2030	8

Возможность, условия и сроки изготовления конкретных элементов уточняйте в прайс-листе.

Столб оцинкованный с полимерным покрытием с отверстиями:

	Высота панелей	Столб	Кол-во креплений на столб	Высота столба
				С фланцем	Под бетонирование
					Крепление скоба	Крепление хомут
	0,63 м	62х55х1,4	2	0,665 м	1,1 м	1,5 м
	0,83 м		2	0,865 м	1,3 м	1,5 м
	1,03 м		2	1,065 м	1,5 м	2,0 м
	1,23 м		2	1,265 м	1,7 м	2,0 м
	1,43 м		2	1,465 м	1,9 м	2,0 м
	1,53 м		3	1,565 м	2,0 м	2,0 м
	1,73 м		3	1,765 м	2,2 м	2,5 м
	1,93 м		3	1,965 м	2,4 м	2,5 м
	2,03 м		4	2,065 м	2,5 м	2,5 м
	2,23 м		4	2,265 м	2,7 м	3,0 м
	2,43 м		4	2,465 м	3,0 м	3,0 м
	2,63 м	80х80х2,0 80х80х3,0 90х55х1,6	4	2,665 м	3,5 м	3,5 м
	2,83 м		4	2,865 м	3,5 м	3,5 м
	3,03 м		4	3,065 м	4 м	4 м
	3,33 м		4	3,365 м	4,5 м	4,5 м
	2,03+1,03 м		6	3,095 м	4,0 м	4,0 м
	2,03+2,03 м		8	4,095 м	5,0 м	5,0 м

Столбы и основания

Производятся столбы: прямоугольные, из горячеоцинкованной стали сечением 62х55 и 90х55 мм толщиной 1,4 и 1,6 мм соответственно, а также сечением 80х80 мм, толщиной 2 или 3 мм.

Полностью оцинкованы методом горячего цинкования. Перед покраской столбы проходят 9 стадий обработки поверхности, в том числе нанесение конверсионного покрытия OXSILAN. Эта технология подготовки поверхности обеспечивает увеличение коррозионной стойкости и долговечности изделия в 2 раза.

Соединительный шов создан по уникальной технологии seam-lock. Технология позволяет не применять сварку, что обеспечивает сохранность цинкового покрытия (сварка выжигает цинк), т.е. долговечность каждого столба.

Столб 62х55



Столб 80х80



Столб 90х55

Пластиковая заглушка поставляется вместе со столбом.

Прямоугольный фланец

Столб с приваренным основанием



Треугольный фланец

Столб с приваренным основанием



Усиленный фланец

Столб с приваренным основанием



Комплект из двух оснований

Столб с основанием на болтах

Фланцы без усиления возможны только для столбов высотой не более 3х метров

Усиленный фланец обязателен для столбов высотой более 3х метров
Возможно производство как прямоугольного, так и треугольного.

Комплект из двух оснований применяется для ограждений высотой не более 2 метров

Винтовые опоры для столбов ограждения

Применяются в качестве альтернативы бетонированию столбов.

• возможен монтаж ограждения в любых климатических зонах и погодных условиях
• возможен монтаж в различных грунтах, даже в тех, где бетонирование невозможно: скалистые грунты, вечная мерзлота
• высокая скорость монтажа при автоматизации процесса закручивания опор
• избавляют от необходимости дополнительных действий по заказу, доставке и размещению бетона
• избавляют от ошибок при заливке бетона:
  • неверная глубина или невозможность проконтролировать глубину каждой лунки
  • отсутствие армирования
  • неверная марка бетона
• возможен демонтаж и последующий повторный монтаж ограждения
• возможна точная регулировка столба по вертикали до и после установки ограждения

Винтовые опоры на фланце предназначены для любого столба на треугольном фланце. Фланцы скрепляются между собой болтами и гайками М12. Столб регулируется по вертикали проставочными шайбами.

Винтовая опора на фланце 1,2 м



Винтовая опора на фланце 1,5 м



Приспособление для винтовых опор



Свая забивная

Крепления

Хомут 62х55



Хомут крайний



Хомут угловой



Хомут 51

Хомут 51 на столбе



Скоба - болт



Скоба - саморез





Клипса соединительная

Клипса соединительная применяется при необходимости соединить две 3D панели одна над другой в случае высоких ограждений. Обычно достаточно 4х клипс на пролет 2,5 метра ограждения. Также клипсой соединяют панели, если перепад высоты оказался внутри пролета. Для установки соединительных клипс потребуется клипсатор.

Барьеры безопасности

Для защиты от несанкционированного проникновения дополнительно могут устанавливаться над ограждением колючая проволока, спиральный или плоский барьер безопасности, или панели Profi. Для установки потребуются: L или V наконечник, струна для крепления СББ/ПББ, фиксатор проволоки в наконечнике.

V-наконечник для столба 62х55



L-наконечник для столба 62х55



Универсальный наконечник



Наконечник прямой 550 мм

Наконечник прямой 950 мм



Наконечник уличного освещения.



Крепление хомут 62х55 для наконечника



Фиксатор проволоки в наконечнике

Струна для крепления СББ и ПББ



ПББ



СББ
