Ограждения для спортплощадок

ЧТУП ГроссБлокСтрой является официальным дилером всей продукции Грандлайн и имеет самые выгодные цены и условия для своих Клиентов. Цены на всю продукцию ниже заводской! Образцы металлочерепицы и другой продукции Вы сможете посмотреть в нашем шоу-руме и получить профессиональную качественную консультацию.

О Панелях

Компания Grand Line предлагает для спортивных площадок панели повышенной прочности: панели Profi (толщина прутка 5 мм), панели Expert (толщина прутка 6 мм), Bastion 5/6 и Bastion 6/8.

Самыми прочными являются панели Bastion 5/6 и Bastion 6/8, которые рассчитаны на интенсивные нагрузки. Эти панели свариваются из стальных оцинкованных окрашенных вертикальных прутков толщиной 5 или 6 мм с горизонтальными прутками толщиной 6 или 8 мм соответственно. Двойные горизонтальные прутки обеспечивают повышенную прочность.

В панелях Profi и Expert прочность достигается за счёт рёбер жёсткости.
Необходимая высота ограждения достигается сочетанием панелей различных высот.
Панели произведены из стальной оцинкованной проволоки ГОСТ 3282.

Сварка прутков в панели выполняется на современных высокотехнологичных сетко-сваривающих автоматах европейского производства в полностью автоматическом режиме. Данное оборудование позволяет получать высококачественный сварной шов с минимальным нарушением цинкового покрытия.

Далее панели проходят 9 стадий подготовки поверхности к покраске, включая нанесение конверсионного слоя OXSILAN®. Такой метод подготовки к покраске увеличивает коррозионную стойкость и долговечность изделия. Полимерное покрытие наносится методом порошкового напыления в электростатическом поле. Все операции проводятся на полностью автоматических линиях, что обеспечивает минимальные допуски и постоянное высокое качество покрытия изделий.

Гарантия на технические характеристики 50 лет!

Гарантия на сохранность внешнего вида 10 лет!

Технические характеристики

Возможность, условия и сроки изготовления конкретных элементов уточняйте в прайс-листе.

Внимание! Для обеспечения безопасности эксплуатации спортивных площадок, а также для сохранности ограждения от повреждений спортивными снарядами необходимо применять гасительные сетки. В случае отсутствия гасительных сеток на ограждениях спортплощадок, гарантия аннулируется. Гасительная сетка не входит в состав комплекта поставки. Приобретается отдельно.

Столбы и основания

Для обеспечения безопасной эксплуатации спортивных площадок, столбы снабжены резьбовыми втулками для фиксации панелей креплением «Скоба + Винт».

Применяются столбы прямоугольного сечения 62х55 и 90х55 мм из стали марки 320 увеличенной прочности толщиной 1,4 и 1,6 мм соответственно, а также сечением 80х80 мм из стали марки 220 толщиной 2,0 мм. Высота столбов 4 или 5 метров.

Столбы ограждения проходят те же процессы подготовки и нанесения полимерного покрытия, что и панели: 9 стадий обработки поверхности, в том числе нанесение конверсионного покрытия OXSILAN®, нанесение полимерного покрытия методом порошкового распыления в электростатическом поле.

Соединительный шов столбов 62х55 и 90х55 создан по уникальной технологии seam-lock. Технология позволяет не применять сварку, что обеспечивает сохранность цинкового покрытия, т.е. увеличивает долговечность каждого столба.

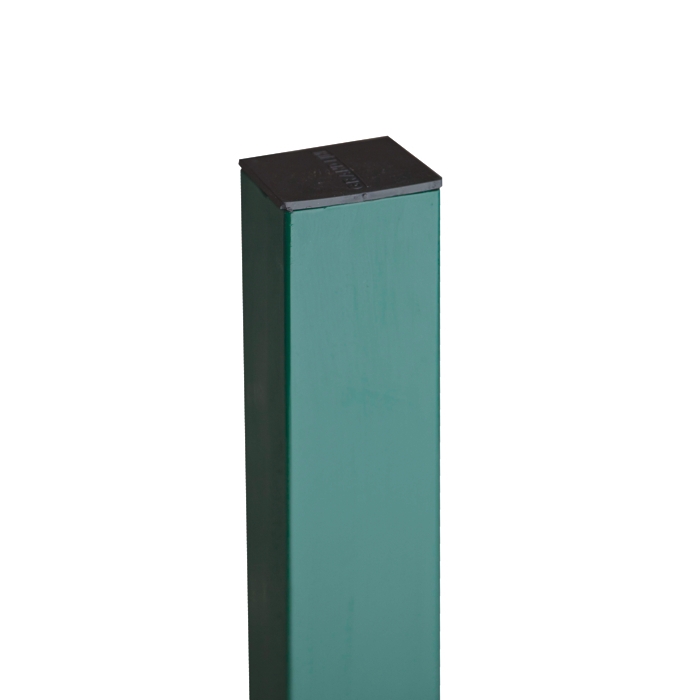

Столб 62х55

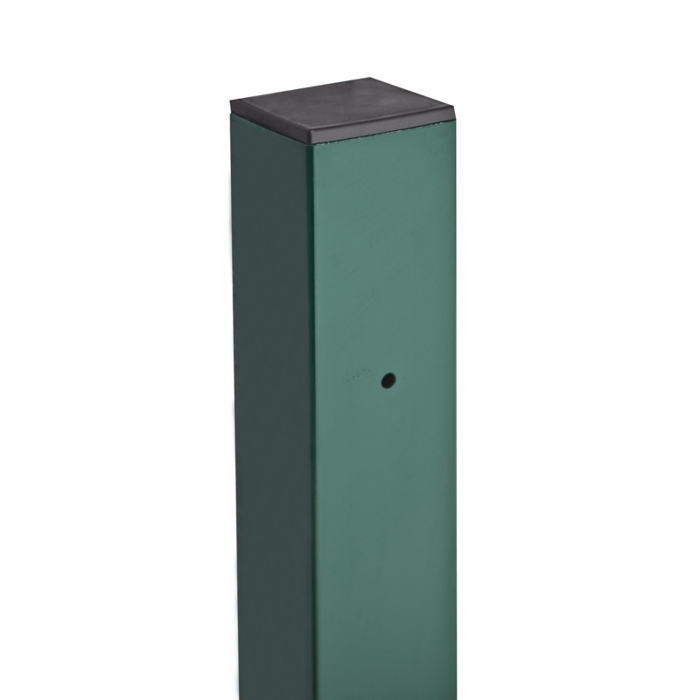

Столб 80х80

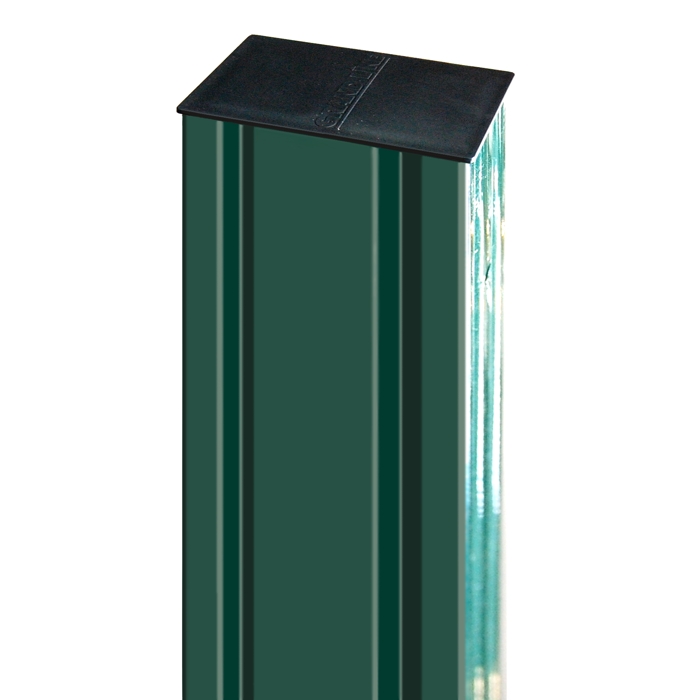

Столб 90х55

Пластиковая заглушка поставляется вместе со столбом.

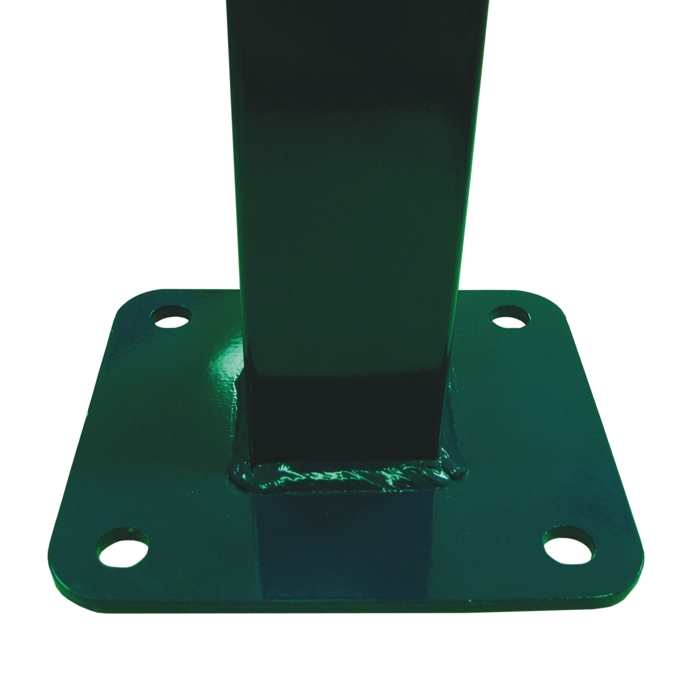

Прямоугольный фланец

Столб с приваренным основанием

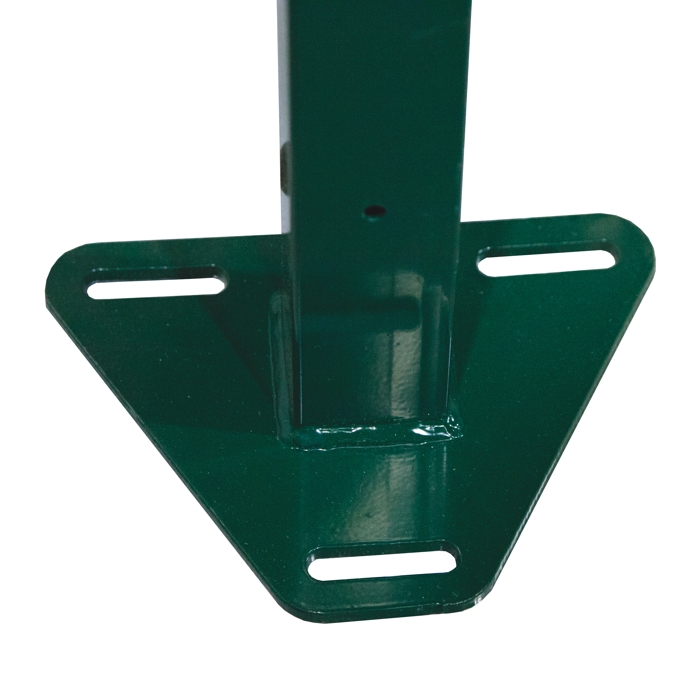

Треугольный фланец

Столб с приваренным основанием

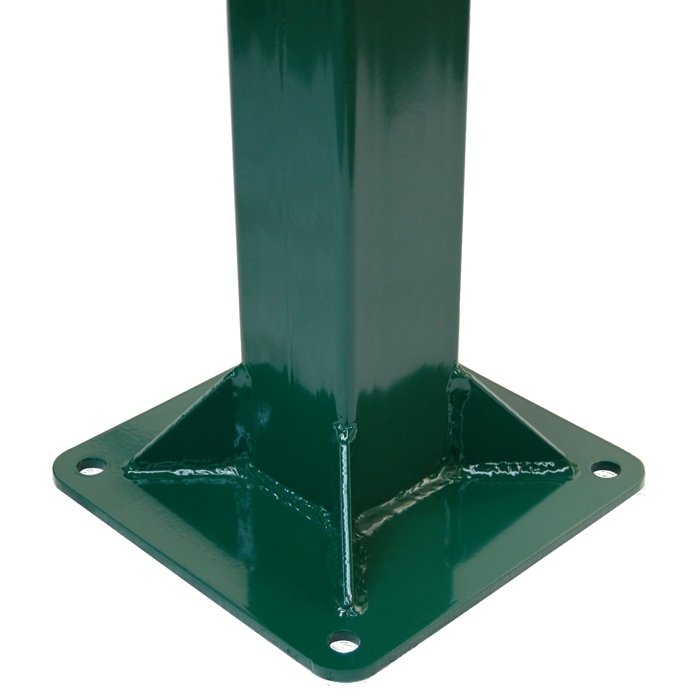

Усиленный фланец

Столб с приваренным основанием





Фланцы без усиления возможны только для столбов высотой не более 3х метров

Усиленный фланец обязателен для столбов высотой более 3х метров
Возможно производство как прямоугольного, так и треугольного.

Винтовые опоры для столбов ограждения

Применяются в качестве альтернативы бетонированию столбов.

• возможен монтаж ограждения в любых климатических зонах и погодных условиях
• возможен монтаж в различных грунтах, даже в тех, где бетонирование невозможно: скалистые грунты, вечная мерзлота
• высокая скорость монтажа при автоматизации процесса закручивания опор
• избавляют от необходимости дополнительных действий по заказу, доставке и размещению бетона
• избавляют от ошибок при заливке бетона:
  • неверная глубина или невозможность проконтролировать глубину каждой лунки
  • отсутствие армирования
  • неверная марка бетона
• возможен демонтаж и последующий повторный монтаж ограждения
• возможна точная регулировка столба по вертикали до и после установки ограждения

Винтовые опоры на фланце предназначены для любого столба на треугольном фланце. Фланцы скрепляются между собой болтами и гайками М12. Столб регулируется по вертикали проставочными шайбами.

Крепления

		На спортивных площадках компания Grand Line применяет травмобезопасные крепления (скоба и винт М6х30). В этом случае винт фиксируется во втулке, которая расположена внутри столба, в результате чего отсутствуют выступающие детали крепежа. Панели скрепляются по горизонтали между собой при помощи специальных клипс, изготовленных из нержавеющей стали.

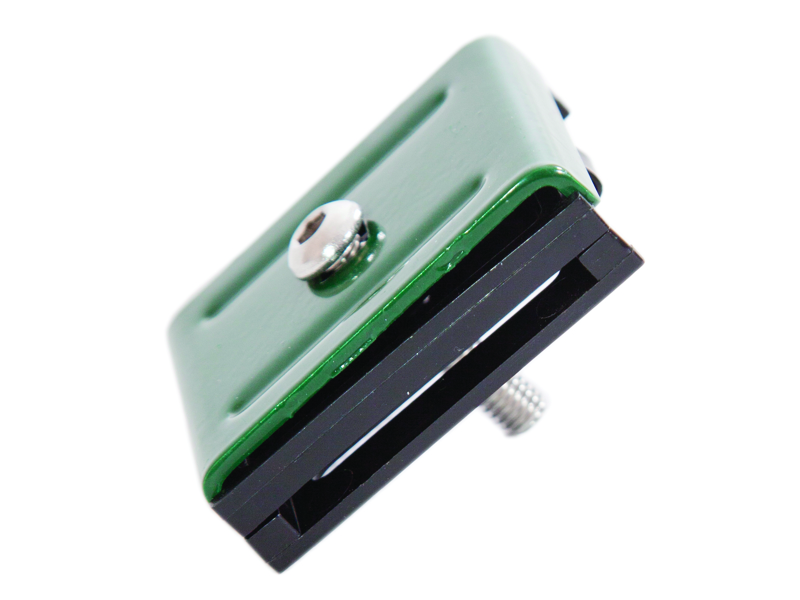

Крепление «Скоба + Винт»	Крепление «Скоба + Винт» чертеж

Соединение панелей

Клипса соединительная применяется при необходимости соединить две 3D панели одна над другой в случае высоких ограждений.
Также клипсой соединяют панели, если перепад высоты оказался внутри пролета. Для установки соединительных клипс потребуется клипсатор.
Крепление две скобы Bastion - винт применяются для соединения 2D панелей друг с другом.
Обычно достаточно 4х клипс или креплений на пролет 2,5 метра ограждения.

Две скобы Bastion - винт

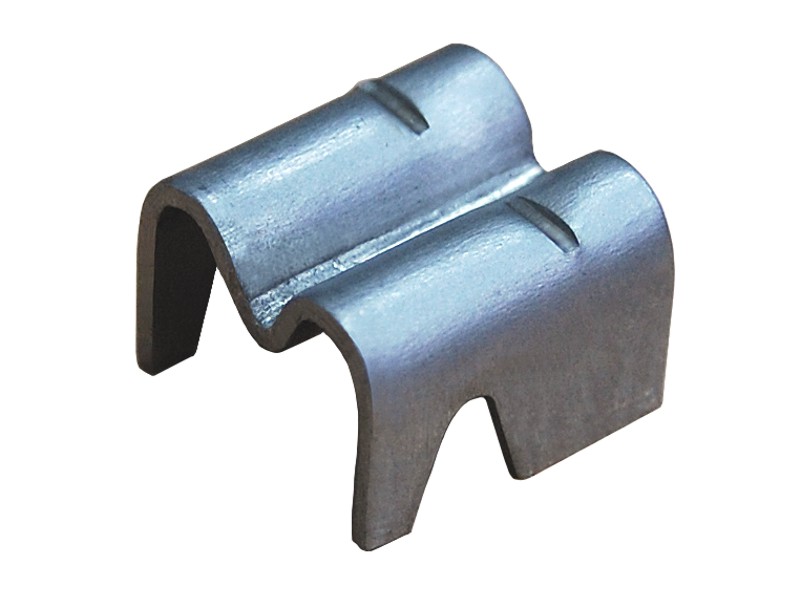

Клипса соединительная

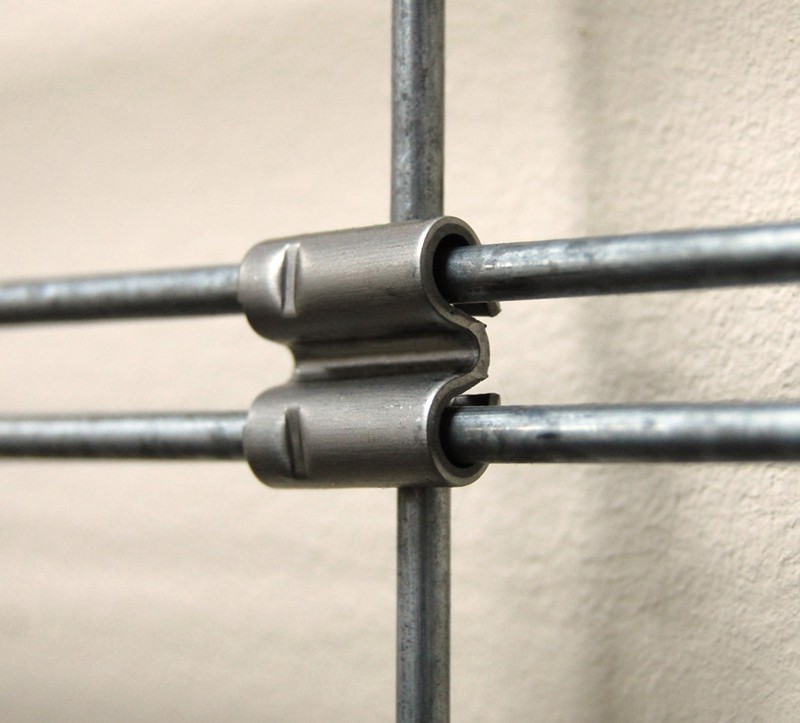

Клипса соединительная (на объекте)

Наконечники столбов

Для обеспечения безопасности эксплуатации спортивных площадок, а также для сохранности ограждения от повреждений спортивными снарядами необходимо применять гасительные сетки. Для установки сетки воспользуйтесь универсальным наконечником, струной из проволоки и фиксатором проволоки в наконечнике. Сетку закрепите на струне.

В случае отсутствия гасительных сеток на ограждениях спортплощадок, гарантия аннулируется. Гасительная сетка не входит в состав комплекта поставки. Приобретается отдельно.

Освещение спортивных площадок также важный аспект эксплуатации объекта. В ассортименте наконечников ограждений Grand Line представлены наконечники столбов 80х80 мм для уличных светильников. Обратите внимание, что столбы ограждения для освещения обычно выше остальных столбов ограждения.
